Введение

Повсеместное отступание береговой линии окраинных морей [1] характерно и для Балтийского моря. Наблюдается явная тенденция к увеличению размыва берегов южной части Балтики [2–4], что связано с геологическими характеристиками [5]. Отрицательная динамика наблюдается в первую очередь для песчаных берегов, на которые воздействуют штормы северо-запад-
ного, западного, юго-западного направлений [6, 7].

Штормовое воздействие на фоне повышенного уровня моря [8, 9] является одним из основных внешних факторов, способствующих размыву и отступанию береговой линии. Рост уровня моря как одно из ярких проявлений изменения регионального климата [10] – это характерное явление для открытого побережья Юго-Восточной Балтики, где скорость роста уровня моря в XX в. составляла 1.3–1.5 см / 10 лет [11].

За 2007–2017 гг. отступание берегов Калининградской области составило по средним оценкам: для Балтийской косы – 0.2 м/год, для Куршской косы – 0.4 м/год, для западного побережья Самбийского п-ова – 0.5 м/год, для северного – 0.2 м/год.

В Калининградской области принимали различные меры противодействия размыву берега [12], такие как установка волноломов и бун, укрепление склонов клифа с помощью габионов или покрытий из геосинтетических материалов [13]. Имеется опыт поддержания берега за счет намыва песка, полученного в результате террасирования склонов вблизи п. Филино [14, 15]. Этот намыв обеспечил поддержание береговой полосы в течение нескольких лет. Сброс в экспериментальном режиме донного материала, полученного в ходе дноуглубительных работ в районе Балтийска [16], не привел к ожидаемому результату, так как придонные течения в этом районе [17] не позволяют материалу откладываться на урезе [18].

Наиболее впечатляющим является пример многолетнего сброса материала, полученного методом гидроразмыва породы при добыче янтаря Калининградским янтарным комбинатом. Этот сброс привел к полному изменению природной динамики западного побережья Самбийского полуострова – превалированию аккумуляции над природно-обусловленным процессом абразии и выдвижению уреза в море на сотни метров [19]. Прекращение сброса позволило выяснить, что для поддержки намытого на открытом побережье материала требуется ежегодная подпитка в объеме не менее 20 % от ранее сбрасываемого объема [20].

Берегозащитные волноломы  никогда ранее не использовались на Калининградском побережье. Имеется опыт применения таких конструкций на соседнем побережье Польши [21], но он не всегда положительный [22], так как успех во многом зависит от локальных условий.

Целью работы является подтверждение или опровержение гипотезы о возможности защиты берега от размыва с помощью относительно недорогого проницаемого волнолома «Гребенка» [23] и выявление его положительных и отрицательных сторон. Рекомендация по использованию подводных волноломов с учетом имеющихся условий была дана в рамках концепции по берегозащите побережья Калининградской области [24], поэтому натурное тестирование возможных решений исключительно полезно. Создание проницаемого варианта сооружения было связано с желанием получить более легкую и удешевленную конструкцию по сравнению с монолитным волноломом.

Эксперимент проводился на побережье юго-восточной части Балтийского моря (рис. 1, a, b), в прибрежной зоне Калининградской области вблизи г. Зеленоградска, на границе стабильного и абразионного берега (участок BC на рис. 1, c). Испытываемый волнолом сквозной конструкции «Гребенка» [23, 25] состоял из четырех 12-метровых модулей (мористые модули 1–4, рис. 1, d), установленных на глубине 2.5 м на расстоянии 75–80 м от уреза, расстояние между модулями 1.5–2 м. Модули были установлены в створе крайнего с востока межбунного кармана группы старых полуразрушенных бун начала XX в., находящихся к западу от г. Зеленоградска. Модуль 5 был установлен на глубине 1.5 м на расстоянии 35 м от уреза воды на середине видимой части самой восточной из разрушенных старых бун.

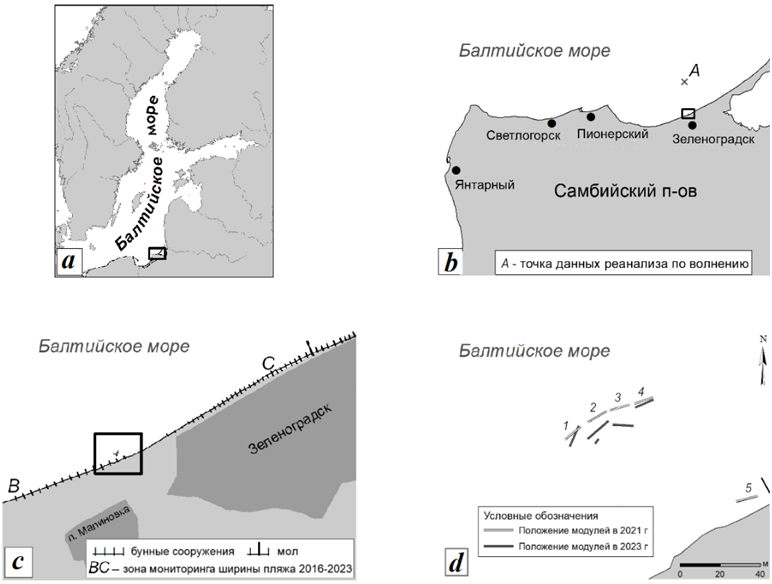

Рис. 1. Место проведения эксперимента: a – Балтийское море; b – увеличенное изображение области, ограниченной прямоугольным контуром на фрагменте а:
северное побережье Самбийского п-ова, Калининградская область; c – увеличенное изображение области, ограниченной прямоугольным контуром на фрагменте b: участок берега, примыкающий с запада к городскому пляжу г. Зеленоградска (прямоугольным контуром выделена зона установки волнолома; BC – участок наблюдения за многолетней динамикой ширины пляжа); d – расположение модулей в 2021 г. (после установки) и в 2023 г. (при окончательном обследовании)

Fig. 1. Testing site: a – the Baltic Sea; b – enlarged image of the area contoured in fragment a: the northern shore of the Sambia Peninsula, Kaliningrad Oblast; c – enlarged image of the area contoured in fragment b: a section of the shore adjacent to the Zelenogradsk city beach from the west; the rectangle highlights the breakwater installation site, BC – observation area for long-term dynamics of the beach width; d – location of the modules in 2021 (after installation) and in 2023 (during final inspection)

Детали установки волнолома и изменения в его конструкции в ходе эксперимента представлены в работе [23]. В работе использованы материалы ХХХ Всероссийской конференции «Береговая зона морей России в XXI веке» .

Район проведения эксперимента и метеоусловия

В исследуемом районе поток наносов, в среднем направленный с запада на восток, достаточно насыщен. На глубинах от 18 до 28 м имеется обширная реликтовая песчаная линза  площадью около 7 км².

В пределах группы старых бун начала XX века (длина 2 км), установленной в 1925–1927 гг., которая улавливает и удерживает песок, берег с пляжем шириной в среднем 30–40 м и авандюной высотой до 6–8 м достаточно стабилен (рис. 2, a). Прилегающий с востока теневой участок берега (рис. 2, b) более динамичен и характеризуется явно выраженной тенденцией к абразии.

 a    b

  c  d

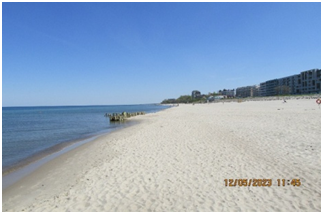

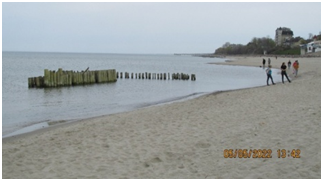

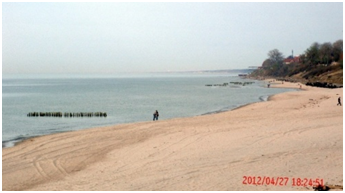

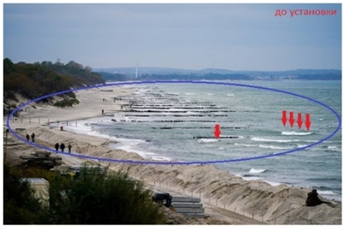

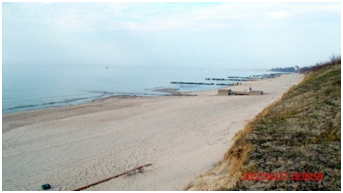

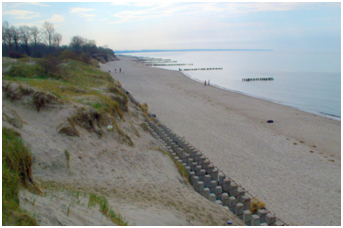

Рис. 2. Состояние пляжа: a – стабильный пляж на западной оконечности участка старых бун начала XX в., 27 апреля 2012 г.; b – низовой размыв на восточной оконечности участка старых бун начала XX в., 27 апреля 2012 г.; c – сезонное восстановление пляжа, заметное по полосе намытого песка, в том числе и в теневой зоне бун, 27 апреля 2012 г. (фото – А. Н. Бабаков); d – состояние до начала периода осенне-зимних штормов 2020 г., 19 октября 2020 г. Стрелками указано будущее положение модулей волнолома

Fig. 2. State of the beach: a – stable beach at the western tip of the old groins site (the early 20^th cent.) (27.04.2012); b – lee erosion at the eastern tip of the old groins site (27.04.2012); c – seasonal beach restoration identified by a strip of washed sand, including in the shady zone of the groins (27.04.2012) (photo by A. N. Babakov); d – the state before the period of autumn-winter storms in 2020, 19.10.2020. The arrows indicate the future position of the breakwater modules

Темпы отступания клифа  в западной части г. Зеленоградска в 1963–1974 гг. достигали 0.6 м/год, в объеме – 7.2 м³/(пог. м·год).

Только после строительства новой группы бун в начале 2017 г. пляж на ранее абразионном городском участке быстро восстановился. Однако в промежутке протяженностью 700 м между группами старых и современных бун пляж активно размывается под действием штормовых событий (рис. 2, d).

Сброс донного грунта, извлеченного в ходе дноуглубительных работ при строительстве Международного морского терминала в г. Пионерском Калининградской области (рис. 1, b), стал одним из источников наносов на рассматриваемом участке. Морской отвал находится в 5 км к востоку
от г. Пионерского в пределах той же литодинамической ячейки, где располагались волноломы. Превалирующие ветры западных румбов способствуют переносу материала вдоль берега [26]. Всего с 2018 по 2023 г. на морской отвал поступило 834 тыс. м³ грунта: 291 тыс. м³ в 2018–2019 гг. и ежегодно c 2021 по 2023 г. 347, 185 и 11 тыс. м³ соответственно.

На подводном склоне исследуемого участка берега обычно присутствует подводный вал на удалении 50–150 м от уреза с глубиной над вершиной около 1.3–1.7 м. Рельеф дна однороден вдоль берега, но имеются локальные особенности в виде депрессий и участков обмеления, которые активно мигрируют в зависимости от условий последнего шторма.

По разным оценкам, глубина замыкания для этого района находится в пределах от 7.5 м [27] до 8.4 м [28]. Зона обрушения волн начинается на удалении более чем 200 м от уреза [29].

Сезонная динамика на данном участке традиционная. Осенне-зимние штормы смывают песок и перемещают вдоль и поперек берега. Материал, приходящий на подводный склон с запада и востока в весенне-летний период, намывается на пляж более умеренным волнением, восстанавливая ширину пляжа (рис. 2, c). Процессы абразии и аккумуляции постоянно чередуются с периодом в несколько лет, и, по-видимому, установка волноломов пришлась на фазу активной абразии.

За время проведения эксперимента (весна 2021 г. – весна 2023 г.) на северном побережье Самбийского п-ова были зафиксированы несколько штормовых событий. Самые продолжительные и разрушительные из них пришлись на осенне-
зимний период: 19–20 ноября 2021 г., 13–21 января 2022 г., 27–31 января 2022 г., 17–21 февраля 2022 г., 04–08 апреля 2022 г., 18–21 февраля 2023 г. Средняя скорость ветра в эти даты превышала 15 м/с, а направление было преимущественно западным. Последствия их воздействия на берега представлены в работе [30].

Согласно данным реанализа, для точки с глубиной 17.5 м мористее расположения волнолома (точка A на рис. 1) самые высокие волны за исследуемый период были зафиксированы 30 января 2022 г., их высота составляла около 6 м, а направление движения волн было с северо-запада. Количество дней, в течение которых значительная высота волны достигала 2 м, составило 105. При этом большинство из этих дней зафиксировано в октябре – марте (85 %). Наибольший вклад в этот показатель внесли январь 2022 г. – 17 дней, февраль


Параметры основных зафиксированных штормовых событий за время проведения эксперимента

Parameters of main registered storm events during the experiment

Примечание. H_max – максимальная значимая высота волны: H_max_3h – максимальная значимая высота волны для скользящего среднего 3 часа; H_mean_3h – средняя значимая высота волны для скользящего среднего 3 ч (данные реанализа).

Note. H_max – maximum significant wave height: H_max_3h – maximum significant wave height for moving average 3 hours; H_mean_3h – average significant wave height for moving average 3 hours (re-analysis data).

2022 г. – 12 дней, февраль 2023 г. – 11 дней, ноябрь и декабрь 2021 г. – по 10 дней. Суммарное количество часов, в которые наблюдались волны со значительной высотой более 2 м, за исследуемый период составило 1139. Таким образом, период проведения эксперимента был насыщен продолжительными и достаточно сильными штормовыми событиями (таблица).

Методы и объем проведенных обследований

Привязка положения волнолома, пляжа и уреза на спутниковых снимках производилась по координатам стационарных опорных точек; определение местоположения модулей волнолома и трассировка уреза осуществлялись с помощью GPS (погрешность до 2 м).

В процессе аэровизуального наблюдения с применением беспилотного летательного аппарата (БПЛА) DJI Mini2 фиксировали положение береговой линии и границы подводного берегового вала (в осенне-летний период 2022 г. и в зимне-весенний период 2023 г.). Полеты БПЛА осуществлялись на высоте 120 м, вдольбереговой охват составил более 900 м, в поперечном к урезу направлении он ограничивался шириной пляжа (вглубь суши), и 100 м


(в сторону моря). Подводный вдольбереговой вал определяли визуально по характерному желтому цвету без применения автоматизированных методик. Под вершиной вала понималась зона наиболее интенсивного желтого цвета на снимке.

Периодические измерения ширины пляжа (11 измерений с 15 марта 2022 г. по 12 апреля 2023 г.) в районе расположения волнолома проводили на трех профилях (линии 5 на рис. 3). Центральный профиль находился между модулями волнолома, левый (западный) – на траверсе предпоследней старой буны, а правый (восточный) – в центральной части зоны низового размыва на расстоянии от центрального профиля, примерно равном ширине межбунного кармана. Полученные методом оптического нивелирования данные были использованы для построения профилей высоты пляжа. Замеры ширины пляжа производили после зимнего периода 2022 г. в ходе измерений: 15 марта – 21 апреля 2022 г. с частотой примерно одна неделя, а также 1 июля 2022, 22 ноября 2022, 1 декабря 2022, 12 апреля 2023 г. Изменения ширины пляжа за длительный период оценивали по данным замеров ширины пляжа в 2016–2023 гг. по сети профилей на участке от западного края группы бун начала XX в. до западной оконечности променада в г. Зеленоградске (участок BC на рис. 1, c, линии 8 на рис. 3).

Толщину слоя рыхлого песка на створе, проходящем через модули волнолома (линия 7 на рис. 3), определяли методом гидроразмыва: электрической водяной помпой создавали постоянный напор воды, которая подавалась в зондирующую металлическую трубку диаметром 20 мм. Под напором воды грунт размывался и зонд углублялся. Измерения проведены 23 апреля 2023 г., результаты приведены к среднемноголетнему уровню моря по уровенному посту в порту г. Пионерского.

Рельеф дна в прибрежной зоне меняется из года в год под действием различных природных факторов. В месте установки волнолома съемка глубин (с междугалсовым расстоянием 40 м) производилась 07 сентября 2022 и 23 апреля 2023 г. (рис. 3). Для съемки использовался однолучевой эхолот с навигационной привязкой при помощи картплоттера Garmin GPSMAP 421s. Результаты измерений были привязаны к среднемноголетнему уровню моря и интерполированы на сетку с шагом 10 × 10 м. Затем методом вычитания поверхностей была получена дифференциальная цифровая модель рельефа, на основе которой выявлены зоны донной деформации и рассчитаны объемы убывшего и прибывшего песка в период между датами съемок 07 сентября 2022 и 23 апреля 2023 г.

Чтобы количественно оценить эффект затухания энергии волны при ее прохождении через волнолом, были использованы два измерителя скорости течений инклинометрического типа [31]. Один измеритель крепился с мористой, а второй – с тыльной части модуля 3. В качестве кронштейнов для подвеса инклинометров использовали скрепленные вместе пруты упругой стеклоарматуры диаметром 10 мм, верхние концы которых были закреплены горизонтально в верхней части модуля. К свободным концам кронштейнов были подвязаны свинцовые грузы, которые притягивали кронштейны ко дну и притапливали инклинометры. При этом упругость стеклоарматуры препятствовала замыванию грузов в песок. Инклинометры были закреплены на веревочных

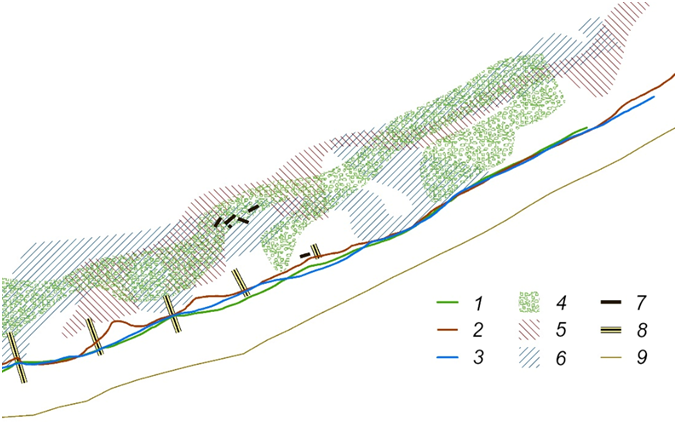

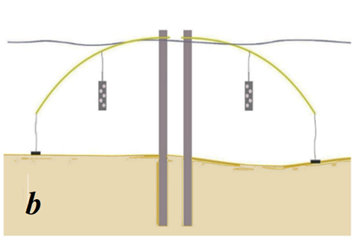

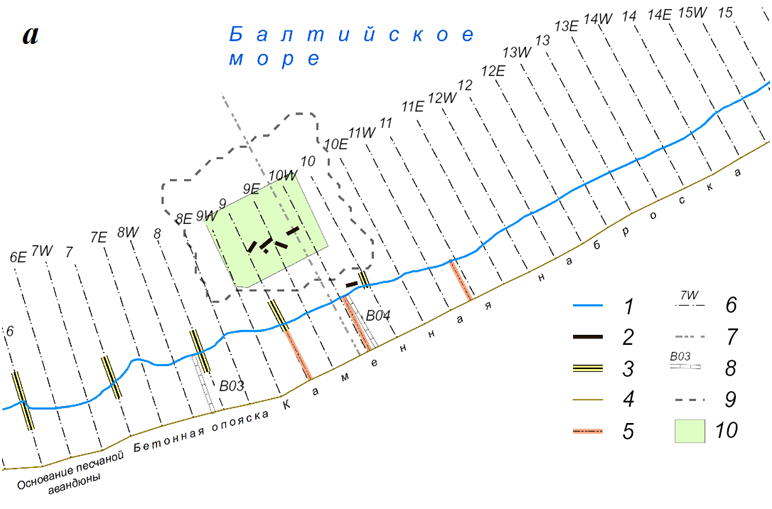

Рис. 3. Схема проведения работ: a – базовые отсчетные линии и схемы расположения модулей волнолома «Гребенка», створов и районов проведения работ:
1 – линия уреза воды на 24.09.2022; 2 – модули волнолома «Гребенка»; 3 – старые деревянные буны; 4 – базовая отсчетная линия; 5 – профили определения ширины пляжа (ГБУ КО «Балтберегозащита»); 6 – профили оценки ширины подводного вала и его удаленности от уреза; 7 – профиль определения толщины рыхлого осадка; 8 – профили измерения сезонной динамики ширины пляжа (использованы данные за предшествующие годы); 9 – граница полигона промерных работ; 10 – полигон расчета деформации подводного склона; b – схема монтажа измерителей течений

Fig. 3. Work layout: a – basic reference lines and layout of the Grebenka breakwater modules, cross sections and work areas: 1 – the water’s edge on 24.09.2022; 2 – Grebenka breakwater modules; 3 – old wooden groins; 4 – basic reference line; 5 – profiles for determining the beach width (GBU KO Baltberegozashсhita); 6 – profiles for estimating the width of the underwater bar and its distance from the water’s edge; 7 – profile for determining the loose sediment thickness; 8 – profiles for measuring the seasonal dynamics of the beach width (data from previous years were used); 9 – the boundary of the measuring range;
10 – the polygon for calculating the deformation of the underwater slope; b – inclinometer installation diagram

поводках длиной 30 см с таким расчетом, чтобы занять положение на расстоянии 1 м от модуля и 1 м от поверхности. Инклинометры регистрировали (с частотой 5 Гц) абсолютную величину скорости течения, индуцированного волнами и вдольбереговым переносом, с 12:00 23 апреля 2023 по 12:00 28 апреля 2023 г.

Результаты и обсуждение

Наблюдения за состоянием и динамикой пляжа были проведены в 2016–2023 гг. на участке восточного крыла Зеленоградской вогнутости, от п. Прибой до западного края променада г. Зеленоградска (участок BC на рис. 1, c, линии 8 на рис. 3), границы участка – 2 км к западу и 2 км к востоку от места установки волноломов. Периодические обследования выявили заметные вариации ширины пляжа в зависимости от активности ветро-волнового воздействия и сгонно-нагонных явлений, а также объемов поступления донного грунта с морского отвала порта Пионерский.

Фотофиксация положения уреза воды показала его периодическое выдвижение после весенне-летнего умеренного волнения (рис. 4, a, e), а размыв и сужение пляжа – после осенне-зимних штормов (рис. 4, b – d, f). Но результирующего устойчивого причленения пляжа к прибрежному модулю не произошло. Ширина пляжа варьировалась здесь в тех же пределах, что и до установки волноломов.

Тенденция к зимним размывам пляжа (22 декабря 2016, 17 декабря 2021, 02 февраля 2022, 22 февраля 2023 г.) и его обратному расширению при слабом волновом воздействии (05 мая 2022, 25 августа 2022, 19 декабря 2022, 12 мая 2023) наблюдалась на всем участке от п. Прибой до г. Зеленоградска (рис. 5). Показателен активный размыв пляжа после экстремальных февральских штормов 2022 г., в ходе которых пять раз была зафиксирована скорость ветра выше 20 м/с, а уровень моря превышал среднемноголетний на 0.5–1 м. Пляж на западном участке был размыт наполовину – до 20 м, а восточнее старых бун был смыт полностью, до основания валунной бермы (см. график за 02.02.2022 на рис. 5).

Ширина пляжа в пределах старых бун начала XX века (0–2 км) изменяется в зависимости от сезона – от 20–30 м зимой до 30–55 м летом при максимуме до 45–55 м на восточном конце участка (рис. 5). Исторические данные  (октябрь 1976 г. – 43 м, июль 1977 г. – 28 м, август 1978 г. – 43 м, сентябрь 1979 г. – 19 м, октябрь 1981 г. – 25 м, август 1982 г. – 28 м) свидетельствуют о том же.

Западный двухкилометровый участок достаточно стабилен при всех волнениях и отличается более широким пляжем, чем традиционно размываемый восточный участок (2–3.7 км), даже после установки на восточном участке новых бун в 2017 г.

Заметный выступ пляжа на восточном конце группы бун начала XX в., в районе расположения волноломов, наблюдался весь период измерений (2016–2023 гг.), до и после их установки, а динамика местного пляжа была аналогичной динамике смежных участков, что свидетельствует об отсутствии влияния волнолома на морфодинамику пляжа.

Важную роль в динамике исследуемого берега играет также ориентация вектора ветро-волнового воздействия. Ветры западных и северных румбов


 a  b

 c  d

 e  f

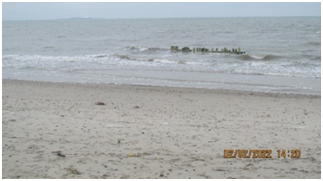

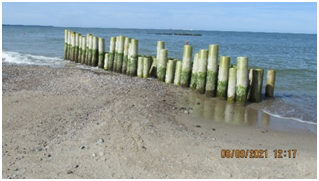

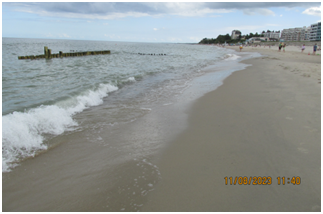

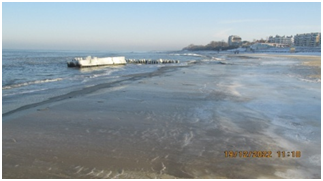

Рис. 4. Динамика пляжа после установки волноломов в 2021–2023 гг.:
a – летняя аккумуляция, 06.09.2021 г.; b – сужение пляжа после экстремальных штормов, 02.02.2022 г.; c – состояние после штормового периода, 05.05.2022 г.; d – намыв пляжа в фазу затухания зимнего шторма, 19.12.2022 г.; e – восстановление пляжа весенним умеренным волнением, 12.05.2023 г.; f – сужение пляжа в связи с заметным ростом уровня моря, 11.08.2023 г. (фото – А. Н. Бабаков)

Fig. 4. The beach dynamics after the installation of the breakwaters in 2021–2023:
a – summer accumulation, 06.09.2021; b – beach narrowing after extreme storms, 02.02.2022; c – the state of the beach after the storm period, 05.05.2022;
d – beach nourishment in the finishing phase of the winter storm, 19.12.2022;
e – the beach restored by moderate spring waves, 12.05.2023; f – beach narrowing due to a noticeable increase in the sea level, 11.08.2023. Photo by A.N. Babakov

способствуют нагону и размыву пляжа, тогда как при восточных и южных ветрах пляж восстанавливается. Так, в апреле – июне 2023 г. доминировали умеренные восточные ветры, воздействие которых привело к понижению уровня моря на 10–15 см ниже среднемноголетнего ординара и формированию очень широкого пляжа (см. график за 12 мая 2023 г. на рис. 5). Но разворот умеренного ветра в юго-западную четверть (июль – август) привел к повышению уровня на 45 см и к заметному сужению пляжа (11 августа 2023 г.). Следует добавить, что пляж был еще у́же во время умеренного юго-западного шторма (08 августа 2023 г.), но через три дня после его окончания на всем участке уже была намыта песчаная полоса шириной 8–12 м.

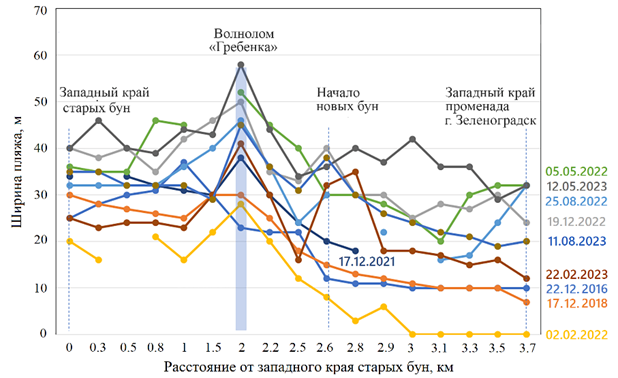

Рис. 5. Сезонная динамика ширины пляжа (за 2016–2023 гг.) на участке от западного края бун начала XX в., включая участок новых бун, вплоть до западного края променада в г. Зеленоградске. Расположение волноломов показано синим столбиком

Fig. 5. Seasonal dynamics of the beach width (for 2016–2023) in the area from the western edge of the wooden groins (early 20^th cent.), including the area of new buns, up to the western edge of the promenade in Zelenogradsk. The location of the breakwaters is shown with a blue bar

Мониторинг ГБУ КО «Балтберегозащита» за 2020–2023 гг. в районе расположения волнолома также фиксировал наличие устойчивого широкого пляжа как до, так и после установки волнолома. Тот факт, что после установки мористых модулей к 23.06.2021 г., пляж стал незначительно у́же, чем до их появления, подтверждает отсутствие аккумулятивного эффекта в тени волнолома (рис. 6). По-видимому, сужение пляжа связано с отмеченными выше колебаниями уровня моря и волновой активности, а продольные вариации уреза – с пространственной неоднородностью волнового поля и морфологии подводного склона.

Детальные измерения ширины пляжа на трех створах напротив волнолома с марта 2022 г. по август 2023 г. подтвердили тесную зависимость динамики пляжа от ветро-волнового воздействия. Слабые неустойчивые ветры (март – июнь 2022 г.) после серии февральских штормов способствовали существенному расширению пляжа, но переход ветра в юго-западную четверть и усиление до 12–15 м/с сопровождались сужением пляжа. Последующее чередование восточных ветров (декабрь 2022 г., март – май 2023 г.) с юго-западными (январь – февраль 2023 г., июль – август 2023 г.) вызывало соответствующее расширение и сужение пляжа (рис. 7).

Анализ аэрофотоснимков показал, что в период эксперимента подводный вал был удален от уреза не более чем на 100 м. Ширина вала (по данным, снятым по створам, – полигоны 4, 5, 6 на рис. 8) изменялась значительно – от 10

Рис. 6. Межгодовая динамика уреза в районе волнолома до и после его установки (источник данных за 2014 г. – GoogleEarth, 2018 г. – снимок со спутника «Ресурс-П», 2021 г. – GPS-трассировка)

Fig. 6. Interannual dynamics of the water’s edge near the breakwater before and after its installation (2014 – GoogleEarth source, 2018 – satellite image ResursP, 2021 – GPS tracing)

Рис. 7. Внутригодовая динамика пляжа на участке длиной 300 м напротив волнолома по измерениям ГБУ КО «Балтберегозащита» на трех створах
(линии 5 на рис. 3), 15.03.2022–11.08.2023

Fig. 7. Intra-annual beach dynamics on a 200 m long section opposite the breakwater according to measurements of GBU KO Baltbergozashchita at three cross sections (lines 5 in Fig. 3), 15.03.2022–11.08.2023

до 70 м, ширина пляжа – от 10 до 15 м. Никакой корреляции между вдольбереговым распределением значений ширины не наблюдается (коэффициенты корреляции от −0.15 до 0.34 в разные даты). Вдольбереговые вариации отдаления от берега прибрежного и мористого краев подводного вала в некоторые даты коррелируют с коэффициентом 0.64–0.70.

Анализ динамики подводного вала показал значительную изменчивость его конфигурации, ширины и расположения его мористой и береговой границ (рис. 8). Отчетливо видно, что структура подводного вала не коррелирует с на-
личием бун и изрезанностью береговой линии. Наличие волнолома «Гребенка» не отражается на структуре подводного вала и положении линии уреза. Стоит отметить, что на участке без бун линия уреза более выположена. На участке с бунами несколько раз фиксировалась фестончатая структура берега, когда края фестонов совпадали с расположением бун.

В исследуемом районе подводный береговой склон характеризуется средним уклоном около 0.016 (или 1:64) в промежутке глубин от 0 до 5 м. В момент проведения промерных работ 07.09.2022 вершина вдольберегового подводного вала (рис. 9) примыкала к линии волноломов. Однако это было случайным событием в динамике подводного вала, так как, например, во время промеров 23.04.2023 его вершина находилась на 30 м мористее, а глубина в районе мористых модулей волнолома увеличилась на 0.5 м (рис. 9).

Рис. 8. Видимое положение линии уреза 10.08.2022 (1), 24.09.2022 (2), 01.11.2022 (3) и подводного вдольберегового вала 10.08.2022 (4), 24.09.2022 (5), 01.11.2022 (6). Указаны положения модулей волнолома (7), старых деревянных бун (8) и опорной линии кромки искусственной авандюны (9)

Fig. 8. The visible position of the water’s edge on 10.08.2022 (1), 24.09.2022 (2), 01.11.2022 (3) and the underwater longshore bar on 10.08.2022 (4), 24.09.2022 (5), 01.11.2022 (6). The figure shows positions of the breakwater modules (7), old wooden groins (8) and the reference line of the artificial foredune edge (9)

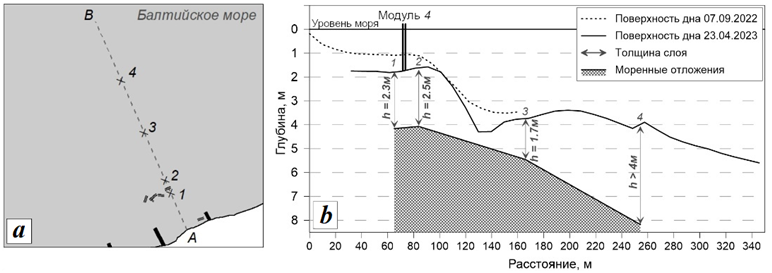

Рис. 9. Профиль берегового склона и толщина слоя рыхлого осадка: a – схема расположения линии профиля и точек измерений толщины́ рыхлого осадка; b – профили глубин и толщины рыхлого осадка

Fig. 9. The profile of the coastal slope and the loose sediment thickness: a – the layout of the profile line and points of measurement of the loose sediment thickness; b – profiles of depths and the loose sediment thickness

Данные промеров 07 сентября 2022 и 23 апреля 2023 г. иллюстрируют изменчивость профиля глубин в районе установки мористых модулей, связанную с миграцией подводного вала из-за штормовых событий в январе 2023 г. (таблица).

На максимальной площади перекрытия областей промеров 07 сентября 2022 и 23 апреля 2023 г. размером 19 тыс. м² (рис. 10) за период 07 сентября 2022 – 23 апреля 2023 убыло 5 тыс. м³ песка, глубина в среднем увеличилась на 26 см. На участке расположения модулей волнолома «Гребенка» (ограниченный прямоугольным черным контуром на рис. 10, площадью 6700 м² с покрытием гребня берегового вала и тыльной части за волноломами) убыло 2.7 тыс. м³ песка, глубина увеличилась в среднем на 41 см. Интервал значений рассчитанных деформаций составил [–2.4…–0.9] м. Сделанные промеры иллюстрируют изменения структуры глубин в районе постановки модулей волнолома, связанные с воздействием штормовых событий зимы 2023 г., – углубление в целом на всем участке и понижение глубин позади волноломов. С учетом того, что глубины в районе установки мористых модулей волнолома весной 2021 г. были более 2 м, а в сентябре 2022 г. – около 1 м (промер 07 сентября 2022 г.), напрашивается вывод о значительной изменчивости штормовых характеристик.

Для оценки возможной динамики подводного берегового склона в районе установки волнолома за более долгий период использованы результаты промеров для аналогичного участка в районе пирса г. Зеленоградска, расположенного в пределах того же литодинамического сегмента берега восточнее волнолома на 2 км. Промеры глубин вдоль восточного края пирса (длина 140 м), уходящего перпендикулярно в море, проводились с начала 2016 г. ручным лотом по три – четыре раза в год с шагом 8.5 м, что соответствовало половине расстояния между сваями пирса. Характерная глубина на конце пирса составляла 3.5–4.5 м. В редких случаях смещения гребня подводного вала к концу пирса при низком уровне моря глубина здесь составляла 2.0–2.2 м (20 апреля 2017 г. и 12 мая 2023 г.).

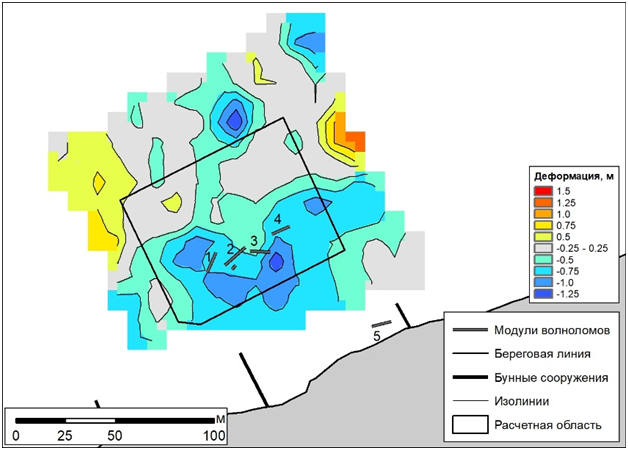

Рис. 10. Схема деформации донного рельефа за 7 сентября 2022 – 23 апреля 2023 г. (положительные значения – аккумуляция, отрицательные – эрозия), расчетная область для оценки объемных деформаций берегового склона обозначена черным контуром

Fig. 10. Diagram of the bottom relief deformation for 07.09.2022–23.04.2023 (positive values – accumulation, negative values – erosion), the calculated area for estimation of volumetric deformations of the coastal slope is delineated in black

Участок около пирса г. Зеленоградска может служить аналогом участку с модулями только в отношении деформаций, связанных с миграцией подводного вала, но не абсолютных глубин и уклона подводного берегового склона.
Это обусловлено тем, что мощность подводной песчаной призмы в районе старых бун начала XX в. (где и расположены модули волнолома) в целом существенно больше, чем в районе пирса в г. Зеленоградске. Именно поэтому в марте 2022 г., когда наблюдался экстремально низкий уровень Балтийского моря, обнажения ближайшего к урезу подводного вала отмечались вдоль всего участка бун начала XX в. и в других местах побережья, но не в районе пирса г. Зеленоградска.

Данные промеров вдоль пирса для 2016–2023 гг. иллюстрируют различные ситуации: и когда вершина подводного вала была приближена к урезу (более спокойный период года, на глубине 2.2–3.7 м), и когда она была существенно мористее (период штормового воздействия, на глубине 4–5 м).
Применяя эту аналогию для участка волноломов, можно сказать, что деформации подводного берегового склона в связи с миграцией берегового вала в районе расположения модулей волнолома могут быть 2–2.7 м, что сравнимо с высотой самих конструкций и вполне может быть причиной их занесения песком почти на всю высоту.

По результатам измерений (23 апреля 2023 г.), выполненных методом гидроразмыва, построен (рис. 9) график изменения толщины слоя рыхлого осадка (песка) вдоль профиля, ориентированного перпендикулярно берегу и проходящего через модуль 4 волнолома. На удалении 70 м от уреза воды с тыльной стороны волнолома (рис. 9, b) глубина слоя рыхлого осадка составляла от 2 м, в районе расположения гребня подводного вала – от 3 м, у мористого основания подводного вала толщина слоя составляла от 0.5 м, а на мористом окончании профиля – 4 м. Уклон подстилающей поверхности составлял около 0.017 (или 1:59). Судя по геометрическим характеристикам волнолома, его модули не достигали уровня моренного основания при погружении в рыхлый осадок (песок). Их просадка составила 0.5–1.5 м.

По техническим причинам измерения течений проводились только с 12:00 23.04.2023 по 12:00 28.04.2023 и захватили кратковременный эпизод усиления ветра и повышения волнения. Согласно данным реанализа поверхностного волнения в т. А (рис. 1), во время инклинометрических измерений сохранялся западный ветер, формирующий волны (значительная высота волн в среднем составляла 0.6 м, а период – 2.3 с), распространяющиеся в юго-восточном направлении (рис. 11).

Наиболее активное волнение наблюдалось 26–28 апреля 2023 г. в условиях достаточно слабого западного ветра средней скоростью до 5 м/с и порывами до 13 м/с. Волны, формирующиеся при западном ветре, рефрагируя на рельефе, хотя и поворачивались в сторону берега, набегали на модуль волнолома фактически без угла атаки, очень близко к линии его простирания. Именно поэтому полученная запись не настолько показательна, чтобы судить о демпфировании волн на модуле волнолома. Моментальные (пульсационные) значения волновых скоростей (рис. 11), полученные с двух сторон модуля волнолома, различаются несущественно, скорости течений с мористой стороны волнолома незначительно превосходят аналогичные с береговой стороны.

Для усредненных характеристик наблюдается обратная ситуация – средние скорости с фронтальной стороны волнолома немного меньше скоростей позади волнолома, что может быть следствием расчета интегральных скоростей по законам векторного усреднения. Волновые движения с мористой

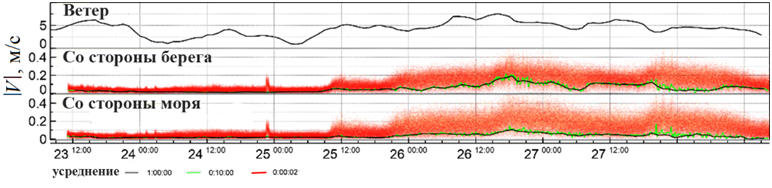

Рис. 11. Результаты регистрации абсолютной скорости течения инклинометрами в период с 12:00 23.04.2023 по 12:00 28.04.2023. Красным цветом обозначены мгновенные значения скоростей течений, зеленым цветом – 10-минутное осреднение, черным цветом – часовое осреднение

Fig. 11. Results of registration of the absolute flow velocity with inclinometers from 12:00 on 23.04.2023 to 12:00 on 28.04.2023. Red colour is instantaneous values of current velocities, green colour is 10-minute averaging, black colour is one-hour averaging

                                                                                                                                                                                      a                                                                                                            b

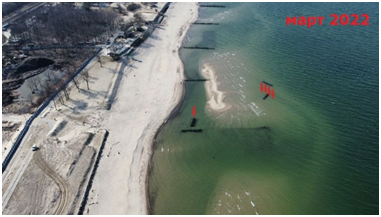

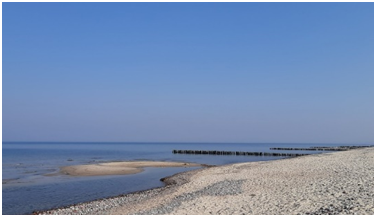

Рис. 12. Обнажение вершины подводного вдольберегового вала в марте 2022 г. накануне его причленения к урезу при экстремально низком уровне моря: a – береговой сегмент, где был установлен волнолом (красные стрелки); b – сегмент берега на расстоянии 400 м к западу от точки установки волнолома

Fig. 12. Exposure of the top of the underwater alongshore bar in March 2022 shortly before its attachment to the water's edge at an extremely low sea level: a – the shore segment where the breakwater was installed (red arrows); b – the shore segment 400 m west of the breakwater installation site

стороны волнолома, естественно, имеют асимметрию, связанную с деформацией волн на рельефе, поэтому их среднее значение не равно нулю. Но волны с береговой стороны волнолома существенно более асимметричны из-за его воздействия, и в результате усредненные (интегральные) скорости течений могут получиться больше, чем скорости набегающего волнения.

Следует отдельно обсудить эпизод экстремального понижения уровня моря в марте 2022 г. (рис. 12). В течение нескольких недель по всей длине побережья оголились приурезовые обмеленные участки в тех местах, где подводный береговой вал оказался в состоянии, предшествующем его сезонному причленению к урезу в мае 2022 г. (см. характерное увеличение ширины пляжа 05.05.2022 г. на рис. 5). Примечательно, что в межбунном сегменте, где был установлен волнолом, это обнажение было наиболее значительным (рис. 12, a), хотя аналогичные обнажения были и рядом в 200 м восточнее, и в других межбунных сегментах западнее (рис. 12, b). Это, вероятно, указывает на влияние волнолома, когда он еще сохранял свою первоначальную конфигурацию. Достоверно утверждать невозможно, так как в тот период углубленный мониторинг не проводился.

Заключение

Исследования показали, что ширина пляжа на восточном крыле Зеленоградской вогнутости, в том числе и в месте экспериментальной установки волнолома, испытывает естественные сезонные и синоптические колебания в зависимости от уровня моря и воздействия волнения. Зафиксирована значительная изменчивость конфигурации подводного вдольберегового вала, расположения его мористой и береговой границ, а также его ширины. Причем структура подводного вала не коррелировала ни с наличием бун, ни с изрезанностью береговой черты, ни с наличием волнолома. Миграция вдольберегового вала обеспечивала значительные изменения глубин (с размахом до 1 м) в месте установки волнолома. Деформации за период осенне-зимних штормов 2022–2023 гг. изменялись в интервале [–2.4...0.9] м. Штормовые подвижки в песчаном основании (зафиксированные значения толщины рыхлого чехла – от 0.5 до 2 м) способствовали просадке конструкций на 0.5–1.5 м.

Ширина пляжа в месте установки волнолома «Гребенка» и на смежных участках изменялась синхронно, что говорит о единой реакции на внешние воздействия всего литодинамического сегмента берега, в пределах которого были установлены волноломы.

От эксперимента ожидалось, что после установки волнолома будет зафиксировано опережающее выдвижение уреза по отношению к соседним участкам, а при благоприятных условиях и образование томболо позади волноломов.
Однако положительный эффект от установленных модулей на динамику пляжа не прослеживался ни в сезонном, ни в межгодовом масштабе времени. Исключением стала ситуация экстремально низкого уровня моря в марте 2022 г., когда обнажение вершин подводного вала более явно наблюдалось (по сравнению с аналогичными соседними участками) в межбунном сегменте, где был установлен волнолом.

Отсутствие очевидного результирующего аккумулятивного эффекта от мористой группы модулей волнолома связано с их смещением и частичным погружением в песок под действием волнения, нарушившего линейность всей конструкции, а также с уменьшившейся площадью их сопротивления фронту волны. После зимнего штормового периода 2021–2022 гг. каждый модуль уже действовал фактически как отдельное сооружение. Реакцию берега до этого периода зафиксировать не удалось, так как тщательные наблюдения проводились уже после нарушения конструкции. Вторым фактором, не позволившим достичь положительного эффекта от установки конструкции, стала ограниченная длина сооружения по отношению к его удалению от уреза.

При определенных умеренных волнениях пляж выдвигался и причленялся к прибрежному модулю, создавая временное томболо. Однако аналогичное выдвижение уреза наблюдалось и на смежных участках. Тот факт, что урез примкнул к основанию последней, самой восточной буны и это его положение сохранялось в 2023 г., может говорить о возможном врéменном (весной 2024 г. причленение отсутствовало) положительном эффекте для линии уреза в тени прибрежного модуля.

Окончательно ответить на вопрос о возможности защиты берега от размыва с помощью проницаемого волнолома «Гребенка» в ходе работы удалось лишь частично в силу заложенных при его постановке недочетов, определивших очень слабое влияние сооружения на динамику берега. Важным результатом работы является испытание конструкции в натуральную величину непосредственно в естественных условиях. Полученный опыт показал полезность такого рода испытаний и необходимость их комплексного планирования с привлечением самого широкого круга специалистов в помощь инженерам-разработчикам для всестороннего учета всех особенностей гидролитодинамики, геоморфологических и геологических особенностей.
