Цель. Оценить параметры вертикального турбулентного перемешивания в основном пикноклине Черного моря по данным о скорости течения и плотности, измеренных стандартными гидрологическими приборами – цель настоящего исследования. Методы и результаты. В работе использованы данные, собранные в шести летних экспедициях НИС «Профессор Водяницкий» 2016–2021 гг. в центральном секторе северной части моря. Профили температуры, солености и скорости течения измерялись CTD/LADCP-зондами. Коэффициент вертикальной турбулентной диффузии рассчитывался с применением параметризации G03. Приведены прикладные соотношения. В качестве исходных данных использовались значения необходимых параметров на изопикнической поверхности со значением условной плотности 15 кг/м3. Их профильтрованные зависимости от ее глубины подставлялись в расчетные соотно-шения. Выявлено, что хорошо выраженный максимум удельной кинетической энергии в среднем наблюдается при глубине изопикны 77 м. Значение отношения сдвиг/деформация и значение для канонического спектра внутренних волн близки. Среднее значение измеренного сдвига составило около трети значения для канонического спектра внутренних волн. Среднее значение коэффициента вертикальной турбулентной диффузии составило 10-6 м2/с. Его значение в центре моря сопоставимо с коэффициентом молекулярной диффузии тепла. Максимум при глубине изопикны 90 м достигает 1,6 · 10-6 м2/с, смещен вправо относительно ОЧТ на расстояние по горизонтали около 26 км. Среднее значение скорости диссипации турбулентной кинетической энергии составило 2 · 10-9 Вт/кг. Выводы. Значение коэффициента вертикальной турбулентной диффузии, рассчитанное на основе данных, собранных с разрешением по глубине около 10 м, хорошо согласуется с оценками, полученными по данным микроструктурных зондов. Однако результаты работы следует считать предварительными, и для получения более убедительного подтверждения их правильности целесообразно проведение синхронных измерений микроструктурными зондами и стандартными гидрологическими приборами.
Черное море, основной пикноклин, вертикальное турбулентное перемешивание, Основное Черноморское течение, сдвиг скорости течения, деформация
Введение
Вертикальное турбулентное перемешивание является основным механизмом диапикнического обмена теплом, солью и иными субстанциями в стратифицированной морской среде [1]. Оно играет важную роль в трансформации водных масс, поддержании существующей стратификации и модуляции крупномасштабной циркуляции [2]. В настоящее время численное моделирование представляется одним из важнейших инструментов исследования морской среды. Однако разрешение современных моделей по глубине не позволяет напрямую учитывать вертикальное перемешивание и нуждается в его параметризации [3]. Необходимость более глубокого понимания влияния вертикального перемешивания на протекание биогеохимических процессов и совершенствования его параметризации в численных моделях предопределяет актуальность его натурных исследований.
Для экспериментальной оценки параметров вертикального перемешивания необходимо проводить измерения с разрешением по глубине на сантиметровых масштабах [4]. Однако в настоящее время применение микроструктурных зондов, обеспечивающих такое разрешение, ограничивается дороговизной аппаратуры и значительными временными затратами при проведении измерений [5]. В глубоководной части Черного моря измерения микроструктурными зондами проводились трижды [1, 6, 7]. Измерения, выполненные в марте 2003 г. в центре западного круговорота [6], показали, что в оксиклине значения коэффициента вертикальной турбулентной диффузии составили всего
м2/с. На примере одного профиля, полученного в июле 2005 года в северо-восточной части моря [1], значение
в основном пикноклине составило около
м2/с. Измерения, выполненные в августе 2022 года в центральном секторе северной части моря, показали наличие минимума
в основном пикноклине [7]. К сожалению, форма представления результатов не дает возможности определить его значение.
Альтернативное определение параметров вертикального перемешивания основывается на использовании профилей плотности и скорости течения, измеренных с разрешением около с применением параметризации, основанной на значениях числа Ричардсона [9, 10]. Измерение профилей скорости течения погружаемым акустическим доплеровским профилометром течений с борта дрейфующего судна позволило получить осредненную вертикальную структуру
в области Севастопольского антициклона [11] и северной части моря [12].
В настоящей статье на основе данных, собранных в летних экспедициях Морского гидрофизического института [13] предпринята попытка исследовать горизонтальное распределение параметров вертикального турбулентного перемешивания в основном пикноклине. На текущий момент этот вопрос является не изученным, но потребность в его решении, возможно, существует, в частности, для лучшего понимания влияния крупномасштабной динамики на процессы вертикального перемешивания. Для оценки параметров вертикального турбулентного перемешивания использовалась параметризация G03 [14]. Исторически она развивалась с теоретической работы [15] с последующим практическим использованием ее результатов [16, 17], получила развитие в работе [18] и в конечной редакции представлена в работе [19]. В настоящее время широкое применение параметризации G03 обусловлено хорошей сопоставимостью рассчитанных параметров вертикального турбулентного перемешивания с оценками по данным микроструктурных измерений [4, 5, 20, 21, 22].
Цель настоящей работы – оценка параметров вертикального турбулентного перемешивания в основном пикноклине Черного моря по данным о скорости течения и плотности, измеренных стандартными гидрологическими приборами.
Приборы и данные
В работе использованы профили температуры, солености и скорости течения, полученные в шести летних экспедициях НИС «Профессор Водяницкий» в северной части Черного моря (31,5–36,5° в. д., 43,5–45° с. ш.): 1–18 июля 2016 г.; 14 июня – 3 июля
Р и с. 1. Скорость течения, измеренная на глубине
F i g. 1. Current velocity measured at the 20 m depth during six summer cruises of R/V “Professor Vodyanitsky”. The arrow beginning corresponds to the station position (353 stations in total)
Крупномасштабная циклоническая циркуляция на качественном уровне проявляется в доминировании западного направления скорости течения (рис. 1), наибольшие значения которой отмечаются над континентальным склоном вблизи южного берега Крымского п-ова. Основное Черноморское течение (ОЧТ) не выражено: с одной стороны, в летнее время оно ослабевает, с другой стороны, ширина его струи составляет приблизительно

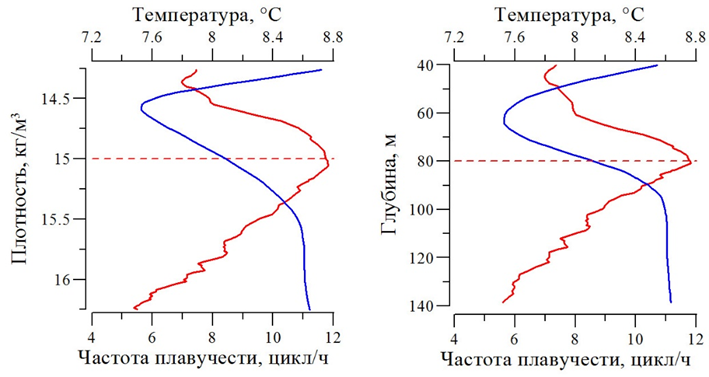

Р и с. 2. Изопикнически осредненные зависимости температуры воды (синие линии) и частоты плавучести (красные линии) от плотности (слева) и глубины (справа) в экспедиции 2017 года
F i g. 2. Along-isopycnic averaged dependencies of water temperature (blue lines) and buoyancy frequency (red lines) upon density (left) and depth (right) during the cruise in 2017
Вследствие циклонического характера крупномасштабной циркуляции в Черном море изопикнические поверхности имеют куполообразную форму. Их глубина увеличивается в направлении от центра моря к континентальному склону. Перепад глубины изопикнической поверхности между центром моря и континентальным склоном может достигать
Результаты и обсуждение
Значения гидрологических параметров на изопикне σt = 15 кг/м3 для всех 353 станций рассчитывались с применением линейной интерполяции. Для низкочастотной фильтрации исходных данных использовался косинусный фильтр с шириной окна ).

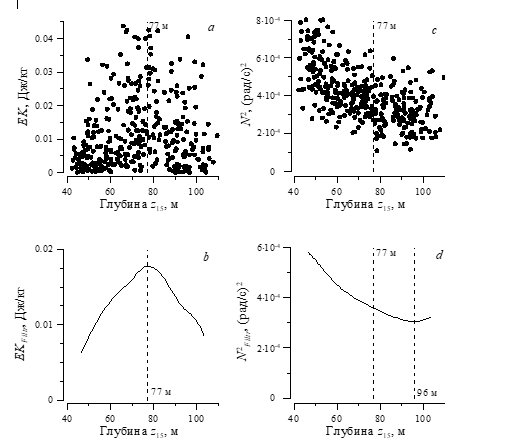

Р и с. 3. Зависимости кинетической энергии и квадрата частоты плавучести (a, c – исходные данные; b, d – после фильтрации) на изопикнической поверхности σt = 15 кг/м3 от глубины
F i g. 3. Dependencies of kinetic energy and square of buoyancy frequency (a, c – initial data; b, d – after filtration) on isopycnic surface st = 15 kg/m3 upon depth
На рис. показывает наличие хорошо выраженного максимума при
. Значение модуля скорости течения в максимуме составляет 19 см/с. Максимум скорости течения определяется ОЧТ, центр которого в среднем наблюдается при
(штриховая прямая с маркером 77 м на рис. 3–6).

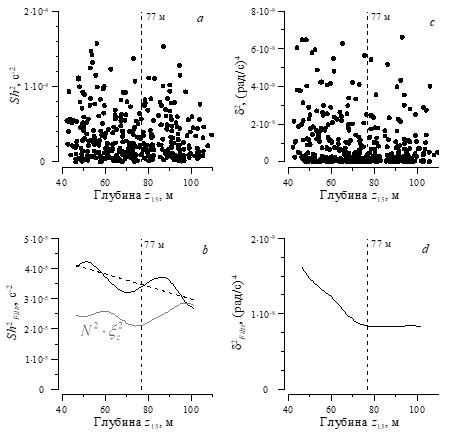

Р и с. 4. Зависимости квадрата сдвига и квадрата аномалии частоты плавучести (a, c – исходные данные; b, d – после фильтрации) на изопикнической поверхности st = 15 кг/м3 от глубины. Серая линия на фрагменте b – отношение квадрата аномалии частоты плавучести к ее квадрату
F i g. 4. Dependencies of shear square and buoyancy frequency anomaly square (a, c – initial data; b, d – after filtration) on isopycnic surface st = 15 kg/m3 upon depth. The grey line on fragment b is the ratio of square of buoyancy frequency anomaly to its square

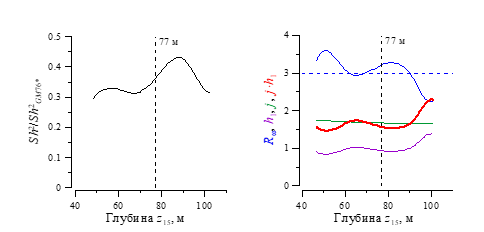

Р и с. 5. Зависимость отношения квадрата измеренного сдвига к квадрату сдвига GM76* на изопикнической поверхности st = 15 кг/м3 от ее глубины (слева) и зависимости множителей параметризации G03 на изопикнической поверхности st = 15 кг/м3 от ее глубины (справа)
F i g. 5. Dependency of the ratio of measured shear square to GM76* shear square on isopycnic surface st = 15 kg/m3 upon its depth (left), and dependencies of G03 parameterization multipliers on isopycnic surface st = 15 kg/m3 upon its depth (right)

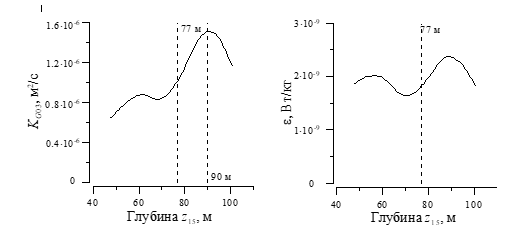

Р и с. 6. Зависимости коэффициента вертикальной турбулентной диффузии (слева) и скорости диссипации турбулентной кинетической энергии (справа) на изопикнической поверхности st = = 15 кг/м3 от ее глубины
F i g. 6. Dependencies of vertical turbulent diffusion coefficient (left) and dissipation rate of turbulent kinetic energy (right) on isopycnic surface st = 15 kg/m3 upon its depth
Зависимость измеренных значений квадрата частоты плавучести (
– плотность;
– ее производная по глубине) от глубины приведена на рис. 3, c. Та же зависимость после фильтрации представлена на рис. 3, d. Частота плавучести почти монотонно уменьшается от ~ 14 цикл/ч в центре моря до ~ 10 цикл/ч вблизи континентального склона. При значении наблюдается слабо выраженный минимум.
Зависимость измеренного квадрата сдвига скорости течения (
, где
и
– производные по глубине восточной и северной компонент вектора скорости течения) от глубины (рис.
), возможно, является следствием конкретной выборки данных. Также не исключается, что гармоническая составляющая определяется динамическими процессами, которые генерируются ОЧТ в нормальном ему направлении. Дальнейшие рассуждения по этому вопросу в рамках имеющихся данных будут носить дискуссионный характер.
Квадрат деформации определяется из соотношения, приведенного в работе [18]:
где
– аппроксимирующий полином третьей степени зависимости , который рассчитывался отдельно для набора станций каждой из экспедиций, после этого формировался общий для всех экспедиций массив
– квадрат аномалии частоты плавучести (рис. 4, c). Аналогично сдвигу зависимость
имеет признаки случайного процесса. После фильтрации зависимость
показывает уменьшение от центра моря до центра ОЧТ и почти постоянное значение между ОЧТ и континентальным склоном. Произведение
характеризует потенциальную энергию мелкомасштабных процессов и так же, как сдвиг, содержит гармоническую составляющую с длиной волны около
Прикладные формулы для расчетов из работы [19] имеют следующий вид:
где
– локальная инерционная частота на 44° с. ш.;
– инерционная частота на 30° с. ш.;
рад/с; значение
рассчитывалось для канонического спектра внутренних волн GM76 с учетом разрешения по глубине LADCP-измерений скорости течения из работы [24]:
,
где
– спектр сдвигов скорости течения для спектра GM76 в пространстве вертикальных волновых чисел
– передаточная функция пространственного осреднения, свойственного ADCP;
– передаточная функция дифференцирования на приращении глубины
– передаточная функция фильтрации оконного типа при обработке данных. Отношение сдвиг/деформация
интерпретируется как отношение кинетической и потенциальной энергии внутренних волн и для спектра GM76 составляет 3. Его расчет проводился с учетом различия передаточных функций осреднения по глубине при обработке данных по плотности и скорости течения из следующего соотношения:
где
Отношение квадрата измеренного сдвига скорости течения к сдвигу (рис. 5, слева) в среднем составляет 0,35 и не имеет особенностей в ОЧТ (максимум находится в
(синяя линия на рис. 5, справа) близка к значению для канонического спектра внутренних волн (синяя штриховая линия на рис. 5, справа). Ближе к континентальному склону отношение сдвиг/деформация уменьшается до 2,2. Сомножитель , являющийся функцией отношения сдвиг/деформация, показывает резкое возрастание ближе к континентальному склону. Сомножитель j, который зависит от значения широты и частоты плавучести, незначительно уменьшается от центра моря к его периферии (зеленая линия на рис. 5, справа).
Значение изменяется от м2/с при 50 м до максимального значения м2/с при 90 м (рис. 6, слева). В центре моря значение коэффициента вертикальной турбулентной диффузии сопоставимо со значением коэффициента молекулярной диффузии тепла ( м2/с). Максимум смещен вправо от ОЧТ на ) и, предположительно, обусловлен антициклоническими вихрями, в центре которых наблюдается интенсификация вертикального перемешивания. Полученные относительно малые значения коэффициента вертикального турбулентного перемешивания (в среднем
м2/с) могут вызывать сомнения, но, тем не менее, они достаточно хорошо согласуются с данными микроструктурных зондов [1, 6]. Для более корректного сопоставления оценок параметров вертикального перемешивания по данным мелкомасштабных и микроструктурных измерений необходимо проведение дополнительных синхронных измерений. Скорость диссипации турбулентной кинетической энергии, определенная из соотношения Осборна
характерно для многих районов Мирового океанов
Заключение
В рамках данной работы были использованы профили плотности и скорости течения, полученные в шести летних экспедициях НИС «Профессор Водяницкий» 2016–2021 гг. в северной части Черного моря. Параметры вертикального турбулентного перемешивания определялись с применением параметризации G03. В качестве входных данных использовались профильтрованные зависимости необходимых параметров на изопикнической поверхности со значением условной плотности 15 кг/м3 от ее глубины. Разрешающая способность измерителей плотности и скорости течения учитывалась при интегрировании канонического спектра внутренних волн.
Подтверждено наличие максимума частоты плавучести на изопикнической поверхности со значением условной плотности 15 кг/м3. Выявлено, что хорошо выраженный максимум удельной кинетической энергии в среднем наблюдается при глубине этой изопикны
Получено, что значения квадратов сдвига скорости течения и аномалии частоты плавучести на указанной изопикнической поверхности уменьшаются в направлении от центра моря к континентальному склону. Зависимости сдвига и деформации выявляют гармоническую составляющую с длиной волны около
Среднее значение коэффициента вертикальной диффузии на изопикнической поверхности при σt = 15 кг/м3 в летнее время составляет м2/с, что неплохо согласуется с оценками по данным микроструктурных зондов. В центре моря значение коэффициента сопоставимо с коэффициентом молекулярной диффузии тепла. Максимальное значение, которое наблюдается при глубине изопикнической поверхности
